Cómo escuadrar una banda transportadora antes del empalme

Aviso: Warbel S.A. ejecuta empalmes mecánicos (Flexco, Alligator, Super-Screw) y vulcanizado en caliente hasta 2.000 mm de ancho de banda en planta del cliente con técnicos certificados. Stock de herramientas Flexco para escuadrado en las 7 sucursales.

Key Takeaways

• Escuadrar = cortar los extremos de banda perfectamente a 90° del borde longitudinal. Sin escuadra no hay empalme durable.
• Tolerancia industrial: ±2 mm sobre el ancho total. Para banda crítica apuntar a ±1 mm.
• Verificación: diagonal cruzada entre esquinas. Diferencia menor o igual a 2 mm = OK.
• Herramientas mínimas: escuadra metálica 1.500 mm + regla rígida + marcador banda + cortadora con guía.
• Cada reempalme requiere reescuadrado — la banda elonga diferencialmente bajo carga cíclica.

El primer paso de cualquier empalme — sea mecánico Flexco RS125 / RS187, Alligator, Super-Screw o vulcanizado en caliente — es escuadrar correctamente los extremos de la banda. El paso parece básico pero es la causa #1 de empalmes que fallan en los primeros 6 meses de servicio. Esta guía resume el proceso, herramientas y tolerancias que usamos en planta.

¿Qué es escuadrar una banda transportadora?

Escuadrar significa cortar el extremo de la banda en un plano perfectamente perpendicular al borde longitudinal. Es decir, el ángulo entre el corte y el borde debe ser exactamente 90°.

Cuando el corte no está a 90°, la tensión operativa de la banda se concentra en un solo lado del empalme. El lado más corto soporta más carga; el lado más largo trabaja con tensión reducida. Resultado:

• En empalmes mecánicos: las grampas exteriores del lado tensionado se aflojan y la banda se separa progresivamente
• En empalmes vulcanizados: el primer y último centímetro de empalme se delamina y la falla avanza hacia el centro
• En ambos casos: vida útil del empalme cae 40-70% respecto al esperado

Un error de escuadra de 5 mm sobre 1.000 mm de ancho genera 8-12% de desviación de tensión sobre el lado corto. En bandas mineras operando a 50% de carga máxima, eso es suficiente para romper el empalme antes del primer mantenimiento programado.

Herramientas para escuadrar correctamente

Las herramientas básicas para banda textil estándar:

Herramienta	Especificación mínima	Uso
Escuadra metálica	1.500 mm de ancho, certificada 90°	Marcar línea de corte
Regla rígida	Cinta métrica metálica con tope	Verificar diagonal cruzada
Marcador permanente	Específico para banda industrial	Trazar línea sin borrarse en CIP
Cortadora con guía	Cutter industrial o neumático Flexco	Corte recto sin desviación
Prensa de sujeción	Banco con prensa, 2 puntos	Fijar banda mientras se corta

Para bandas de cable de acero (steel cord) se suma:

• Amoladora con disco de corte 1 mm para metal (no disco grueso — desprende cables)
• Guía láser opcional para corte recto sobre cubierta de caucho
• Cuchilla cubierta para separar caucho y exponer cables
• Pinza pelacables industrial para limpieza de cables expuestos

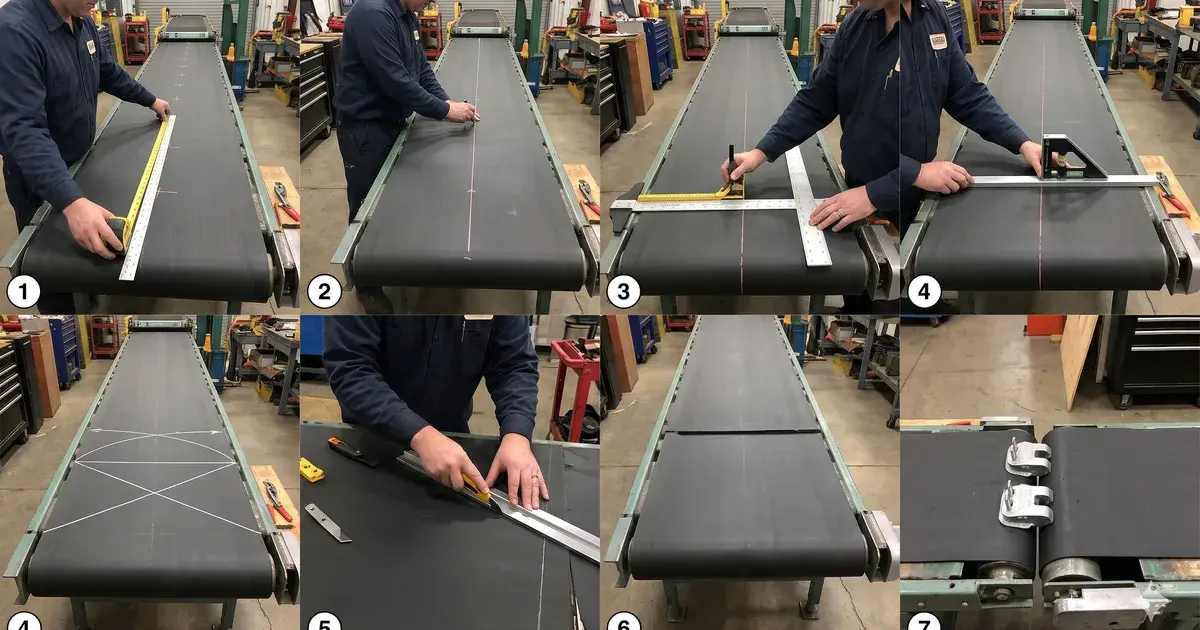

Proceso paso a paso

Paso 1 — Tensar y fijar la banda

Apoyar la banda sobre una superficie plana rígida (mesa de trabajo, piso de hormigón nivelado, o estructura especial para banda ancha). La banda no debe estar arrugada ni con torsión. Para bandas mayores a 1.000 mm, fijar con prensa en 2 puntos para evitar movimiento durante el marcado y corte.

Paso 2 — Marcar la línea de corte

Apoyar la escuadra metálica de 1.500 mm sobre el borde longitudinal de la banda. Con marcador permanente, trazar una línea perpendicular a través del ancho completo. Si el ancho de banda supera 1.500 mm, marcar dos puntos con la escuadra desde cada borde y unirlos con regla larga (o tiza de carpintero tensada).

Paso 3 — Verificar diagonal cruzada

Antes de cortar, verificar el escuadrado:

1. Marcar 2 puntos sobre la línea de corte: uno en cada borde, exactamente al ancho total de banda
2. Marcar 2 puntos paralelos: 500 mm hacia atrás del corte sobre cada borde
3. Medir las dos diagonales: esquina A superior a esquina B inferior, y esquina A inferior a esquina B superior
4. Las dos diagonales deben coincidir dentro de la tolerancia ±2 mm

Si difieren más de 2 mm, rehacer el marcado. No avanzar al corte con escuadra fuera de tolerancia.

Paso 4 — Cortar

• Banda textil estándar: cutter industrial siguiendo línea marcada con guía recta
• Banda con refuerzo de tela pesada: cortadora neumática con disco circular y guía paralela
• Banda de cable de acero: amoladora con disco de corte 1 mm en pasada continua sin pausas (las pausas dejan rebabas)

Velocidad constante. Pausas o aceleración durante el corte generan desviación local que rompe la escuadra global.

Paso 5 — Verificación final

Tras el corte, repetir la verificación de diagonal cruzada con regla metálica directamente sobre el corte recién hecho. Confirmar tolerancia ±2 mm. Si el corte salió fuera de escuadra, recortar 5-10 mm hacia atrás y rehacer el proceso (peor descartar 10 mm de banda que tener un empalme que rompe en 200 horas).

Errores comunes que matan el escuadrado

• Usar escuadra de carpintero menor a 1 metro en banda mayor a 1.000 mm — el error angular se magnifica con la distancia
• Marcar con tinta común o lápiz: la limpieza CIP o el contacto con aceites borra la línea antes del corte y el técnico improvisa
• Cortar a velocidad variable: pausas en el medio del corte dejan escalones invisibles que se manifiestan como tensión desigual en operación
• No verificar diagonal cruzada: confiar en la "vista" del operador. La vista detecta errores mayores a 5-8 mm; los errores 2-5 mm pasan desapercibidos y son los más dañinos
• Reusar el corte original al reempalmar: la banda elonga diferencialmente bajo carga cíclica — los bordes desgastados no representan la geometría original
• Cortar con banda en torsión: la banda con torsión apoyada parece recta pero al destensar revela desviación

Reempalme: por qué hay que reescuadrar

Cuando una banda en servicio requiere reempalme (cambio programado, accidente, modificación de longitud), siempre hay que reescuadrar los extremos antes del nuevo empalme.

Razón técnica: la banda en operación elonga de manera no uniforme. Los bordes que pasan por más cantidad de carriers de retorno, poleas, limpiadores primarios y secundarios, sufren elongación diferencial de 1-3 mm cada 18-36 meses de servicio típico. La diferencia es invisible al ojo pero medible con calibre.

Reusar el corte original sobre una banda elongada genera escuadra real fuera de tolerancia aunque visualmente parezca recta. Es la causa silenciosa más común de fallas en segundos y terceros empalmes.

Para banda de cable de acero también es crítico descartar los últimos 200-300 mm del corte previo aunque visualmente se vean bien — los cables ya están fatigados y comprometen la retención del nuevo empalme.
